ダイヤエルボカバー

ダイヤエルボカバー

備考

〇・・・耳あり

N・・・耳なし

・・・耳あり、耳なしの両方

■・・・45度耳なし

一般配管ネジ込用エルボカバーの寸法種類（DFE・耳あり／DFE-N・耳なし）

寸法 A 15 20 25 32 40 50 65 80 100 125 150
B 1/2 3/4 1 1.1/4 1.1/2 2 2.1/2 3 4 5 6
厚さ20mm 〇 〇
25 〇 〇 〇
30 〇 〇 〇 〇 〇
40 〇 〇 〇
50 〇 〇 〇 〇 〇
65 N N N N N N
75 N N N N N N

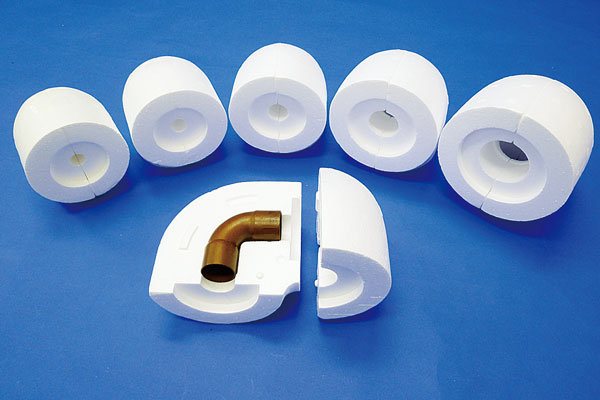

銅管用エルボカバー

備考

銅管用エルボカバーの寸法種類（DFE-U）

寸法mm 12.70 15.88 19.05 22.22 25.40 28.58 31.75 34.92
厚さ25mm 〇 〇 〇 〇 〇 〇 〇
30 〇 〇 〇 〇 〇 〇 〇 〇
40 〇 〇 〇 〇 〇 〇 〇 〇
50 〇 〇 〇 〇 〇 〇 〇 〇
75 〇 〇 〇 〇 〇 〇 〇 〇

寸法mm 38.10 41.28 44.45 50.80 53.98 63.50 66.68
厚さ25mm 〇
30 〇 〇 〇 〇 〇 〇 〇
40 〇 〇 〇 〇 〇 〇 〇
50 〇 〇 〇 〇 〇 〇 〇
75 〇 〇 〇 〇 〇 〇 〇

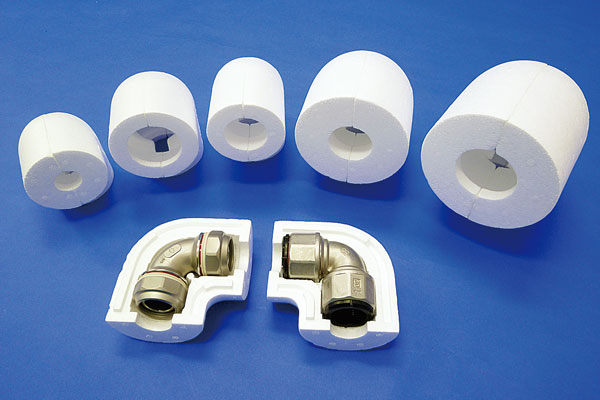

ステンレス用エルボカバー

備考

ナイスジョイント・サスフィット・コマサスフィット・ＢＫジョイント

Ｚロック・アバカスジョイントに対応します。

ステンレス用エルボカバーの寸法種類（DFE-SU）

寸法 13SU 20SU 25SU 30SU 40SU 50SU 60SU
厚さ20mm 〇 〇 〇 〇 〇 〇 〇
30 〇 〇 〇 〇
40 〇 〇 〇

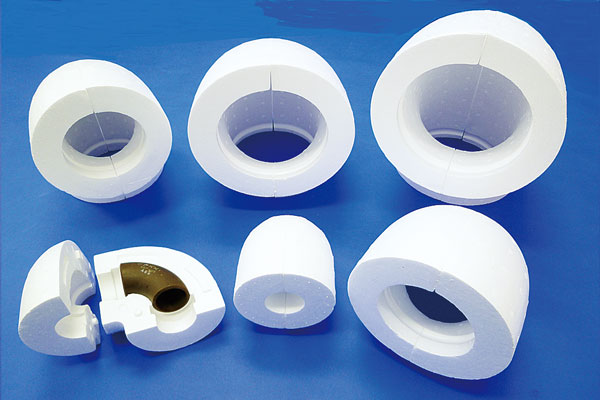

溶接用エルボカバー

備考

◦Ⓛロングのみ有り

◦ 〇 はＳのみ45度成形品があります。

一般配管溶接用エルボカバーの寸法種類（DFE-L/S）

寸法 A 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500
B 1/2 3/4 1 1.1/4 1.1/2 2 2.1/2 3 4 5 6 8 10 12 14 16 18 20
厚さ20mm Ⓛ Ⓛ 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇
25 Ⓛ Ⓛ 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇
30 Ⓛ Ⓛ 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇
40 Ⓛ Ⓛ 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇
50 Ⓛ Ⓛ 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇
65 Ⓛ Ⓛ Ⓛ Ⓛ 〇 〇 〇 〇 〇 〇 〇 〇 〇
75 Ⓛ Ⓛ Ⓛ Ⓛ 〇 〇 〇 〇 〇 〇 〇 〇 〇
100 〇 〇 〇 〇 〇 〇

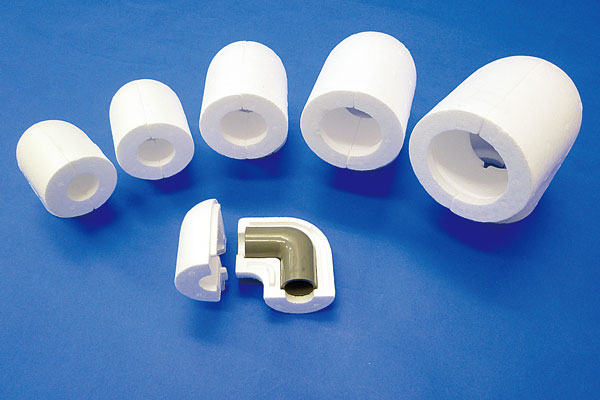

塩ビ用エルボカバー

備考

TSエルボ対応品（HIVP対応可）

塩ビ用エルボカバーの寸法種類（VP用）（DFE-VP）

寸法 16 20 25 30 40 50 65 75 100
厚さ20mm 〇 〇 〇 〇 〇 〇 〇 〇 〇
25 〇
30 〇 〇
40 〇 〇 〇 〇 〇 〇

高圧用エルボカバー

備考
表以外のサイズ・厚さのカバーも対応致しますのでお問い合わせ下さい。
対応配管メーカー
㈱梅沢製作所、藤井高圧工業㈱、㈱フジトク等
上記以外はお問い合わせ下さい。

高圧用差込みエルボカバーの寸法種類（DFE-HP）

寸法 A 15

20

 25 32 40 50
B 1/2 3/4 1 1.1/4 1.1/2 2
厚さ30mm 〇 〇 〇
40 〇 〇 〇
